BIM para arquitectura e ingeniería
La documentación definitiva de obra, en un modelo BIM.
BIMDOC es el sistema propio de BMO para gestionar la información de obra. Analizamos lo que entrega el cliente, lo llevamos a nuestro protocolo y lo transformamos automáticamente, en pocos pasos de control, en un modelo BIM con toda la información del proyecto.

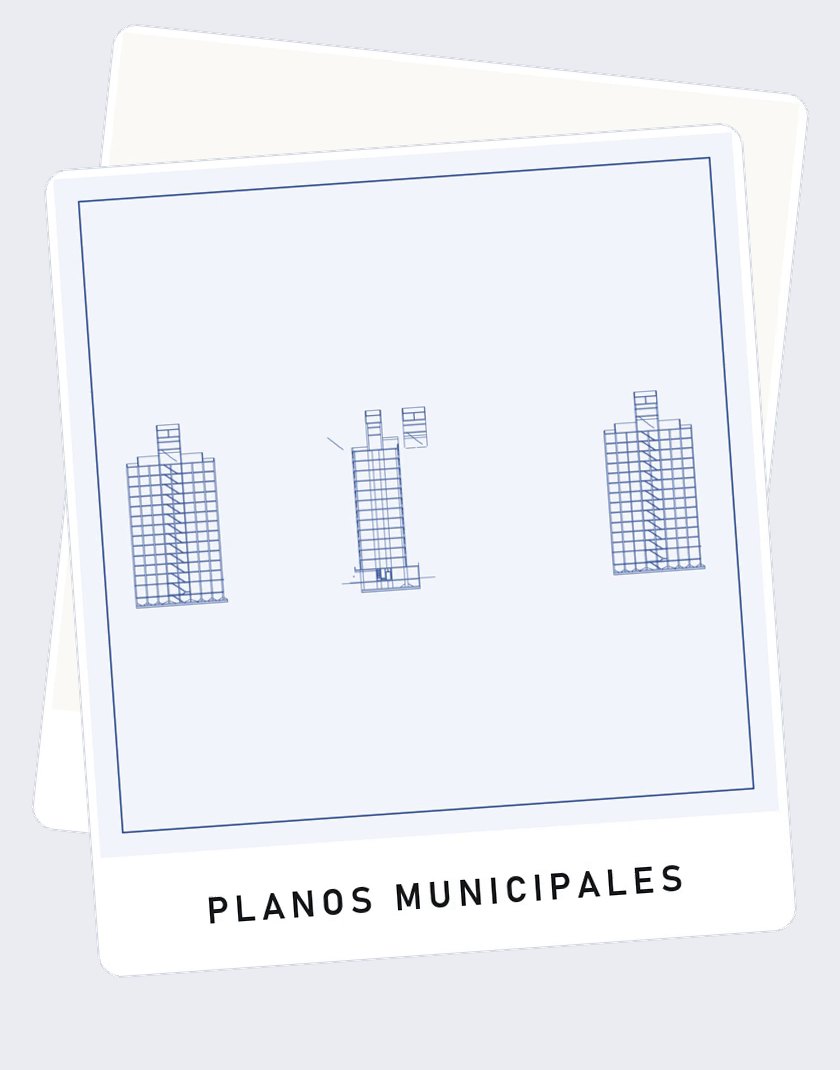

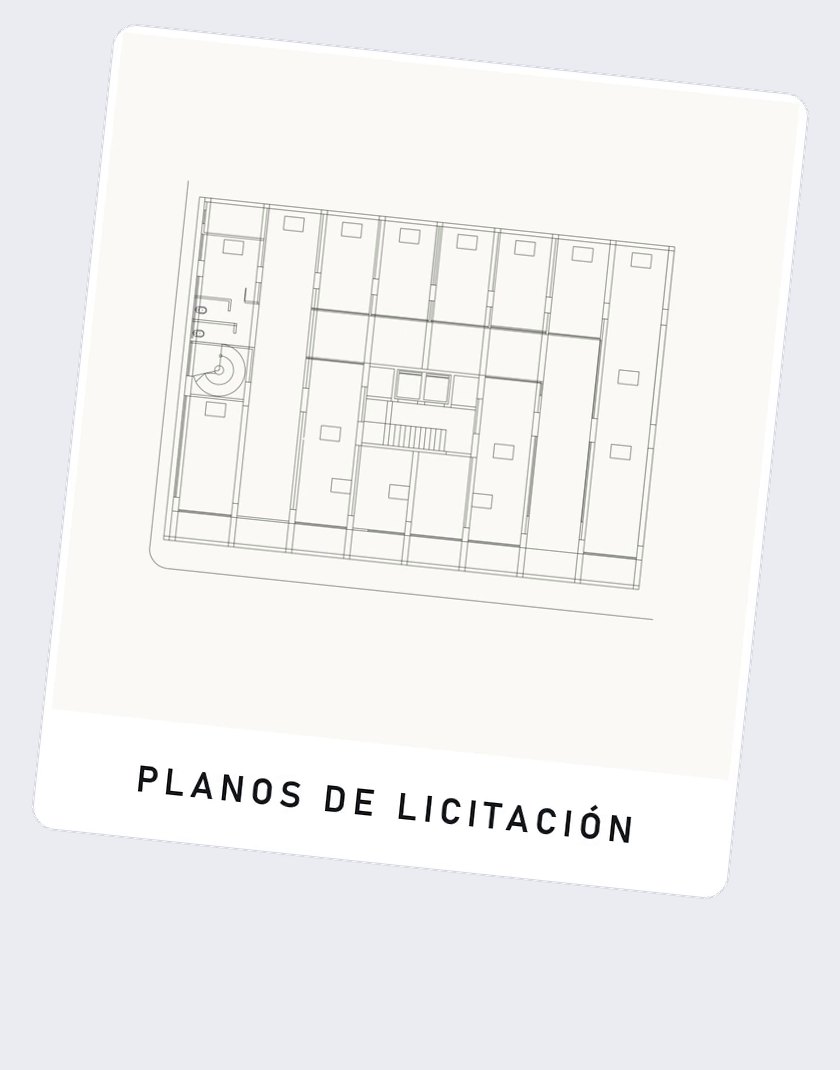

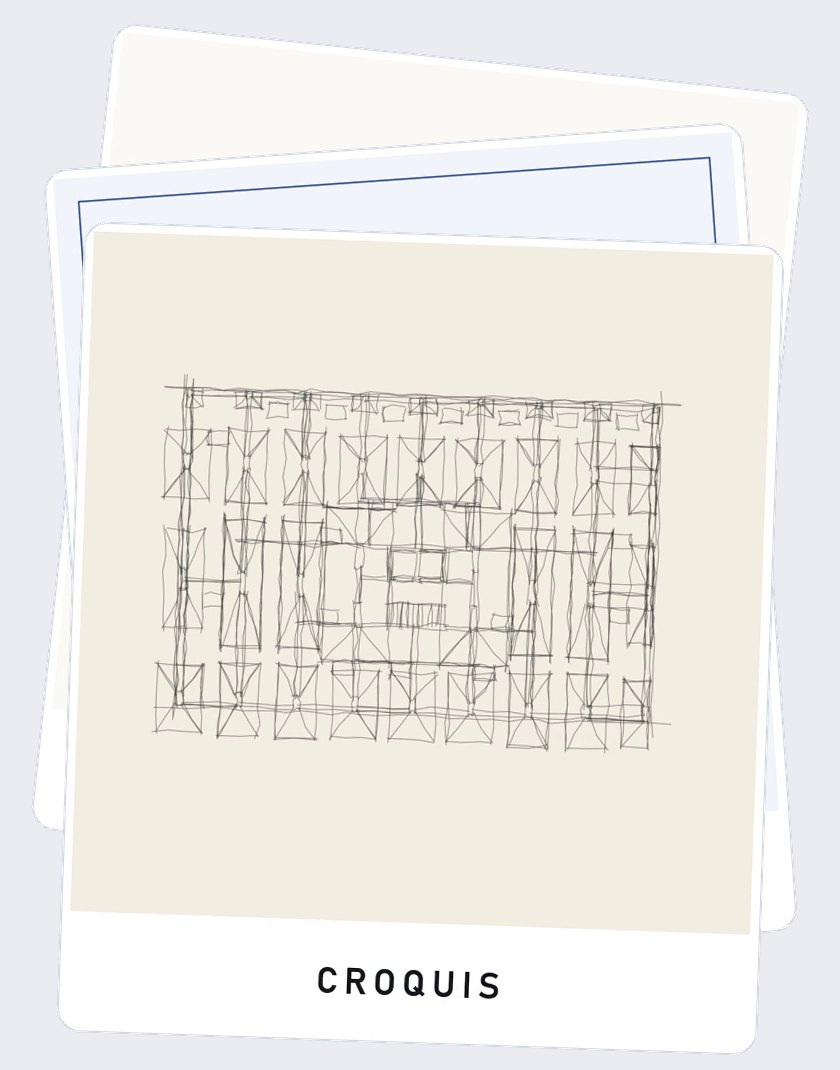

Partimos de lo que el cliente tiene, en el estado en que esté.
No pedimos que nadie redibuje nada para empezar. Recibimos el material de la obra tal como llega y nuestro equipo lo analiza.
Con la información del cliente armamos la matriz de niveles y sistemas de la obra: un único plano con cada planta y cada sistema, de las fundaciones a la azotea. Todo lo que no está claro queda marcado para que el equipo lo resuelva antes de seguir.
Automático, pero con una persona aprobando cada paso.
Cada obra recorre el mismo circuito en el panel de BIMDOC. El sistema hace el trabajo repetitivo; el equipo revisa, corrige y aprueba antes de pasar a la etapa siguiente.
Si algo cambia en los planos, el panel lo detecta y se vuelve a correr solo lo que cambió. Cada corrida deja registro de quién hizo qué y cuándo.
- CoordinadorArma la obra, sube antecedentes, cierra y emite.
- Operador CADRevisa la matriz y los planos en protocolo.
- ModeladorControla y aprueba el modelo en Revit.
-
00
Antecedentes
Se crea la obra, se asignan responsables y se suben los archivos del cliente.
- Análisis de antecedentesCoordinador
Con nuestras reglas, la IA lee los planos y propone cómo se organiza la obra. Las dudas quedan marcadas en rojo.
- Análisis de antecedentesCoordinador
-
01
Plano en protocolo
La información del cliente pasa a nuestro protocolo CAD, la base de todo lo que sigue.
- Matriz de niveles y sistemasOperador CAD
Se revisa y se corrige en un solo plano, y se aprueba.
- DistribuciónOperador CAD
De la matriz aprobada salen los planos de ejes y uno por sistema y nivel, controlados automáticamente.
- Matriz de niveles y sistemasOperador CAD
-
02
Modelo Revit
Los planos en protocolo se convierten en el modelo, nivel por nivel.
- Ejes y nivelesModelador
Se crean y ordenan todos los ejes y niveles de la obra desde un único plano.
- Modelado desde CADModelador
Columnas, vigas, tabiques, losas y fundaciones, con sus tipos, bloqueados a la grilla y etiquetados.
- Modelo maestroModelador
Los niveles se reúnen en un modelo completo de cada sistema.
- Ejes y nivelesModelador
-
03
Emisión, cierre y reporte
Se emite la documentación, se cierra la obra y queda el reporte de todo lo hecho.

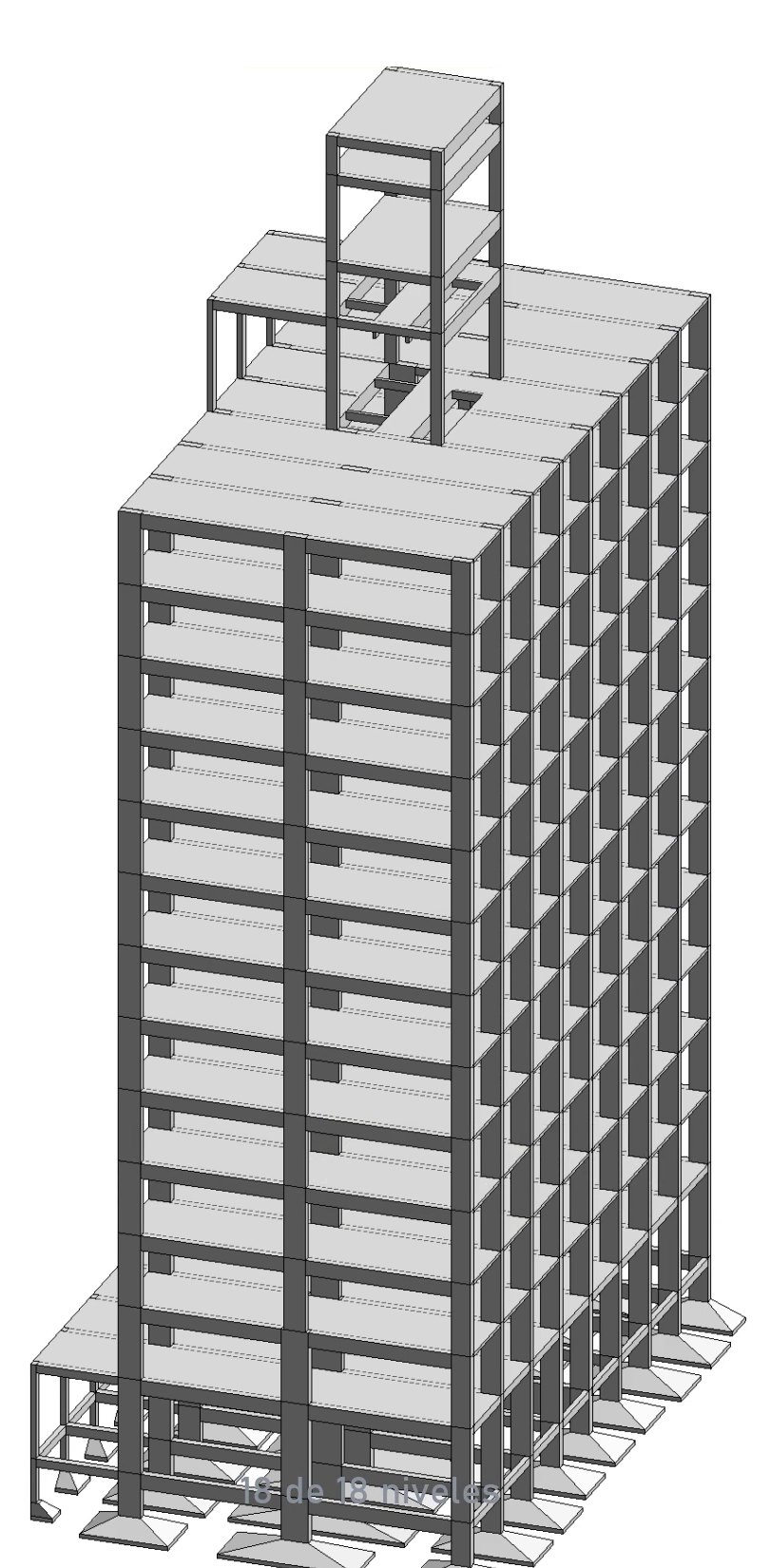

Un modelo con toda la información del proyecto.
De ese modelo sale todo lo que la obra necesita, con los mismos datos para todos.
Cómputos de materiales
Cantidades por elemento, nivel y sistema, medidos del modelo y no de una planilla aparte.
Planillas de obra
Columnas, vigas, losas y tabiques con sus tipos y dimensiones, siempre al día con el modelo.
Replanteos
Ejes, niveles y posiciones desde la misma grilla que se usó para modelar.
Certificaciones
Avance medible por elemento y por nivel para certificar con respaldo.
Un sistema a la vez, probado en obra.
Cada sistema tiene su protocolo de dibujo, su template de Revit y su herramienta, y recién pasa a producción después de probarse en obra.
-
Ejes y nivelesDATUM
Ejes y niveles de todos los sistemas desde un único plano, con vista previa antes de tocar el modelo.
En uso en obras -
Estructura de hormigónEST
Columnas, vigas, tabiques, losas, bases, plateas y zapatas.
En prueba en obra -
Cálculo estructuralCYPECAD
Exportación del modelo de estructura a CYPECAD para el cálculo, y retorno a Revit de lo dimensionado.
En desarrollo -
Arquitectura, sanitarias y carpinteríasARQ, SAN, CAR
Los próximos sistemas, con el mismo método: primero se releva cómo se dibuja hoy y después se define el protocolo.
Próximamente
Para clientes y equipo.
Se entra con el mail autorizado: llega un código y listo, sin contraseñas.
Archivos de obra
Descargá entregables y subí antecedentes. Cada cliente ve solo las carpetas de su obra.
archivos.bimdoc.com.ar Abrir archivosPanel de control
Estado de cada obra, pasos de control, versiones y aprobaciones, desde cualquier lugar.
app.bimdoc.com.ar PróximamenteEl equipo de BMO accede además a las carpetas de trabajo por la red privada del estudio.
